Kesintisiz Yedek VE SolarSwitch (7364 kez okundu.)
YARDIMCI AKSESUARLAR Kesintisiz Yedek VE SolarSwitch

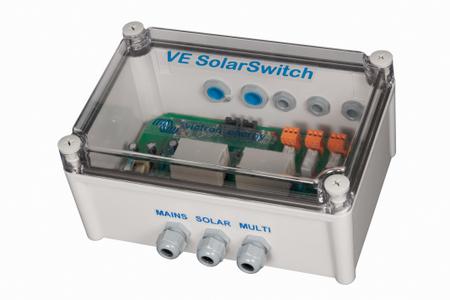

Victron Energy VE Solar Switch




ŞEBEKEYE BAĞLI GÜNEŞ ENERJİSİ (SOLAR) SİSTEMLERİ İÇİN KESİNTİSİZ YEDEKLEME

Gitgide daha fazla sayıda ev, çiftlik ve diğer binalar, şebekeye bağlı güneş enerjisi tesisatlarıyla donatılıyor.



Standart yapılandırmanın önemli bir dezavantajı var: Şebekeye Bağımlı.



Şebekede bir hata olduğunda, şebekeye bağlı invertör kapanır ve bunun sonucu olarak, bir güneş enerjisi tesisatına yapılmış olan yatırıma rağmen bir genel kesinti oluşur.



Aynı durum, örneğin rüzgar, su veya mikro CHP (mikro Birleştirilmiş Isı ve Güç) gibi şebekeye bağlı diğer ALTERNATİF ENERJİ çözümleri için de geçerlidir.



Temelde bu sorunun çözümü, bir invertör / şarj cihazı ve akü eklemektir.



Birden fazla yapılandırma mümkündür.



Sorun                 : Standart PV sistemi elektrik kesintisi durumunda kapanır

SolarSwitch       : Bir elektrik kesintisi durumunda PV sisteminin kapanmasını önler.



SOLARSWITCH’Lİ BİR VICTRON MULTIPLUS VEYA QUATTRO İNVERTÖRÜ / ŞARJ CİHAZI

Genel şebeke kullanılabilir durumdayken, Victron SolarSwitch solar invertörü doğrudan şebekeye bağlar.



Şebekede kesinti olduğunda, solar invertörden gelen güç, MultiPlus çıkışlarına yönlendirilir. MultiPlus, şebekenin yerini alarak yük ile solar invertör arasındaki eşleşme sorununu dengeler.



Güç eksikliği MultiPlus ile takviye edilir, akü deşarj edilir ve fazla güç akünün tekrar şarj edilmesi için kullanılır.



Aküler tamamen şarj edildiğinde, fazla yük bir su ısıtıcısına (röle gösterilmemiştir) yönlendirilebilir veya güç boşalması (gösterilmemiştir) veya şebeke invertörü, MultiPlus’ın çıkış frekansının değiştirilmesiyle durdurulabilir (bu özellik MultiPlus’ın standart özelliğidir).



Akülerin yetersiz güneş enerjisi durumunda tamamen deşarj olmasını önlemek için, yüklerin bir kısmı veya tümü, SolarSwitch’te bulunan programlanabilir rölelerle (gösterilmemiştir) kapatılabilir.



• Şebeke Empedansı

Bazı ülkelerde adalaşmaya karşı ek koruma önlemi olarak şebeke empedansı ölçümü gerekir. MultiPlus’ın çıkış empedansı, şebekenin empedansıyla eşleşmeyecektir.



Dolayısıyla sistemin doğru çalışması için şebeke invertörünün şebeke empedansını izleme işlevinin kapalı olması gerekir. Bu nedenle şebeke empedansının izlenmesi gereken ülkelerde SolarSwitch’le PV besleme metresinin arasına ilaveten (Victron Energy’den temin edebileceğiniz) bir şebeke izleme modülü

eklenmelidir.



• Sınırlı Şebeke Gücü

Şebeke gücü, tepe yüklerini desteklemek için yetersiz kaldığında, aküden alınan ek gücün sağlanması için MultiPlus’ın PowerAssist özelliği kullanılabilir. Kullanılabilir fazla şebeke gücü olduğunda aküler tekrar otomatik olarak şarj olur.



• Uygulanabilir VE İnvertörü / Şarj Cihazları

VEBus arabirimli tüm MultiCompact, MultiPlus ve Quattro modelleri.

Tüm MultiPlus ve Quattro modelleri, paralel ve üç fazlı çalışma için yapılandırılabilir.



• PV Güç Aralığı

MultiPlus veya Quattro’ya geri beslenen tepe PV gücünün (veya rüzgar ya da diğer yenilebilir gücün) asla maksimum şarj gücünü aşmaması gerekir.



Örneğin bir MultiPlus 24/3000/70 durumunda maksimum şarj gücü 24V x 70A = 1680W şeklindedir. Şebeke invertörü, MultiPlus’a 1680W’den fazlasını geri beslemeyi “denerse”, gücün tamamı emilemez ve sistem kapanır.



Not: Şebekeye geri beslemesiz sistemler için SolarSwitch gerekmez



Uzun Süreli Kesintiler

Uzun süren elektrik kesintileri sırasında şebekenin yerine geçebilecek hazır bir genset varsa, en iyi çözüm, bir MultiPlus yerine bir Quattro takmaktır.



Quattro’un iki AC kaynağını desteklemek için iki girişi vardır. Quattro otomatik olarak şebekeyle jeneratör arasında geçiş yapar.



Sınırlı Jeneratör Gücü

Maksimum yakıt verimi için jeneratörün çok büyük değil, çok küçük olması gerekir!



Jeneratör gücü, tepe yüklerini desteklemek için yetersiz kaldığında, aküden alınan ek gücün sağlanması için Quattro’nun PowerAssist özelliği kullanılabilir. Kullanılabilir fazla jeneratör gücü olduğunda aküler tekrar otomatik olarak şarj olur.



Aküler

Bu durumda akü, fazla PV enerjisini depolamak için kullanılır.

Bir SolarSwitch gerekmez: şebeke dönüştürücüsü, MultiPlus’ın çıkışına kalıcı olarak bağlıdır.

Tüm fazla PV gücü bir su ısıtıcısına (röle gösterilmemiştir) yönlendirilebilir veya güç boşalması (gösterilmemiştir) veya şebeke invertörü, MultiPlus’ın çıkış frekansının biraz değiştirilmesiyle durdurulabilir (bu özellik, MultiPlus’ın standart özelliğidir).



SOLARSWITCH’Lİ ŞEBEKE SİSTEMLİ / SİSTEMSİZ ÇALIŞMA MODLARI

• A. Şebeke Mevcuttur

Tüm yükler, şebekeden gelen güçle sağlanır. Güneş enerjisi gücü, şebekeye yönlendirilir.

• B. Şebeke Hatası

Su ısıtıcısı bağlantısı kesilmiş. Güneş enerjisi, korunmuş yükleri sağlamak ve/veya aküleri yeniden şarj etmek için kullanılır.

• C. Aküler Boşalmış

Tüm yüklerin bağlantısı kesilmiş. Aküyü yeniden şarj etmek için güneş enerjisi kullanılır. Aküler (kısmen) şarj olduktan sonra yükler yeniden bağlanacaktır.



ÖNEMLİ ÖZELLİKLER

Kurulumdan sonra MultiPlus veya Quattro, kullanıma hazırdır.



Ayarların değişmesi gerekirse, yeni bir DIP şini ayarlama prosedürüyle bunu birkaç dakika içinde gerçekleştirebilirsiniz. DIP şleriyle paralel ve 3 fazlı çalışma bile programlanabilir: bilgisayar gerekmez!



DIP şlerine ALTERNATİF olarak bir VE.Net veya Mavi Güç panosu kullanılabilir.



Birden fazla yeni, gelişmiş özelliği yapılandırmak için karmaşık yazılımlar (VE.Bus Quick Configure (Hızlı Yapılandırma) ve VE.Bus System Configurator (Sistem Yapılandırıcısı)) kullanılabilir.



Entegre Akü Monitörü

İstek halinde tüm Multi’ler ve Quattro’lar entegre bir akü monitörüyle donatılabilir.



Örneğin BMV600’ümüz gibi bağımsız bir akü monitörü kadar doğru olmasa bile, entegre Akü Monitörü, bir jeneratörü kontrol etmek veya PV’siz bir metre sisteminin şebekeye geri beslenmesi durumunda şebeke bağlantısını kontrol etmek için son araçtır.



Entegre Akü Monitörünün Özellikleri:

• 50 Ah ile 10.000 Ah arası akü kapasitesi aralığı.

• Emme aşamasına ulaşıldığında, akünün kapasitesini %85 şarja sıfırlar.

(jeneratör veya şebeke bağlantısının normalde %100 akü şarjına ulaşılmadan önce kesilmesi durumunda kaymayı önlemek için sıfırlama gerekir)

• Minimum şarj aşamasına ulaşıldığında, akünün kapasitesini %100 şarja sıfırlar.

• Önceden belirlenen akü boşalma seviyesinde bir jeneratör başlatma sinyali verir (veya şebekeye bağlanmak için geri besleme rölesini kapatır).

• Emme voltajına ulaşıldıktan sonra belli bir süre geçtikten sonra bir jeneratör durdurma sinyali verir (veya şebekeyi ayırmak için geri besleme rölesini açar).

• Otomatik akü eşitlemesi.



Notlar:

• Entegre Akü Monitörü, akımı ancak Multi veya Quattro ile ölçer. Doğrudan aküye bağlı olan ekipmandan gelen tüm DC akü şarj veya deşarj akımı hesaba katılmaz.

• Yapılandırma için VEConfigure yazılımı gerekir.



Sessiz Dönem : Jeneratör Kapalı

Multi veya Quattro’daki bir dahili saat, günde üç sessiz dönem programlanmasına izin verir ve bu dönemler boyunca jeneratör, aşağıdaki durumlar dışında başlatılmaz:



• Düşük akü voltajından dolayı invertör kapanmak üzere olduğunda.

• Akü önceden belirlenen bir düzeyden fazla boşaldığında.

• Yük, önceden belirlenmiş bir düzeyi aştığında.



Başlatma ve durdurma seviyeleri, üç sessiz dönemin her biri için bağımsız olarak ayarlanabilir.



Güneş enerjisi gücünü maksimum düzeyde kullanma

Sessiz bir dönem ayrıca yenilenebilir bir güç kaynağından önemli bir katkı beklenmeden önce akünün yeterince boşaldığından emin olmak için de kullanılabilir; bunun amacı, yenilenebilir enerjiyi ‘israf etmekten’ kaçınmaktır. Bu, daha derin bir akü boşalma seviyesine izin vererek ve emme voltajına ulaşılmadan önce jeneratör durdurularak gerçekleştirilebilir.



Programlanabilir Röle

Tüm Multi’lerin ve Quattro’ların programlanabilir bir rölesi vardır. SolarSwitch’in programlanabilir üç rölesi vardır.



Uygulama tavsiyeleri

Yük bağlantısı iki metre (çift / çift yönlü sayaç) ve bir metre (tek sayaç) şebeke kurulumları için kesilir.



Programlanabilir röle, isteğe bağlı bir yük bağlantısını kesme kontaktörünü kontrol etmek ve düşük akü voltajından dolayı Multi kapanmadan önce yükleri atmak için kullanılabilir.



Düşük DC voltaj eşik seviyesine ulaşılmadan önce yüklerin bağlantısını keserek Multi ve dolayısıyla da şebeke invertörü çalışmaya devam ederek, şebeke invertörünün aküyü (kısmen) yeniden şarj etmesine izin verecektir.



ALTERNATİF olarak, SolarSwitch’in programlanabilir iki rölesinden biri aynı amaçla kullanılabilir.



Jeneratörü Başlatma / Durdurma

Programlanabilir röle, aşağıdaki koşullardan bir veya daha fazlası sağlandığında bir başlatma sinyali vermeye ayarlanabilir:



• Akünün % şarjı, önceden belirlenmiş bir düzeyin altına düştüğünde (entegre akü monitörüne bakın).

• Akü voltajı, önceden belirlenmiş bir düzeyin altına düştüğünde.

• Yük, önceden belirlenmiş bir düzeyi aştığında (ayarlanabilir zaman gecikmesiyle).

• Akünün bir jeneratörün sessiz dönemine girmeden kısa bir süre önce şarjı %85’in altında olduğunda. (bu, bir sessiz döneme girmeden önce aküleri yeniden şarj etmek içindir)



Programlanabilir röle, aşağıdaki durumlarda bir durdurma sinyali vermeye ayarlanabilir:

• Akü, emme voltajına ulaştığında (ayarlanabilir zaman gecikmesiyle).

• Yük, önceden belirlenmiş bir düzeyin altında kaldığında (ayarlanabilir zaman gecikmesiyle).

• Jeneratörün sessiz dönemi başladığında.



Güneş enerjisi gücünü maksimum düzeyde kullanma

Güneş enerjisini (veya yenilenebilir diğer kaynakları) ‘israf etmemek’ için akünün, yenilenebilir bir güç kaynağından önemli bir katkı beklendiğinden kısa bir süre önce şebeke veya bir jeneratör tarafından şarj edilmemesi gerekir. Bu amaçla bir veya daha fazla sessiz dönem kullanılabilir.



Uzaktan izleme ve kontrol: VGR (Victron Global Remote)

VGR, GPRS mobil ağa veya Ethernet’e (TCP/IP) bağlanır.



Özellikler:

• Bir cep telefonuna SMS mesajları gönderir: Durum ve Alarmlar.

• Bir kullanıcı tarafından erişilebilir bir web sitesine veri gönderir. Web sitesi, durum ve alarmlara ek olarak voltaj, akım ve önemli diğer parametrelerin grafik görüntüsünü sunar.

• SNMP ile uyumludur.



Güneş, Rüzgar, Hibrid, Güvenlik, Askeri, Sabit, Taşınabilir, Mobil, Marin, Liman, Karavan, Ambulans, Otomotiv, Endüstri, Toplu Konut, Site, Mağaza, Bireysel, Konfor …



KESİNTİSİZ ve YEDEK ENERJİDE ANAHTAR TESLİMİ ÇÖZÜMLER:

www.solar-academy.com

www.solar-bazaar.com

www.solar-santral.com


MENÜ İLE İLGİLİ DOSYALAR (Download için dosya ismi veya açıklamaya tıklayınız.)

SolarSwitch Türkçe
SolarSwitch English
CE Declaration of Conformity

MENÜ İLE İLGİLİ RESİMLER (Büyük resim için üstlerine tıklayınız.)

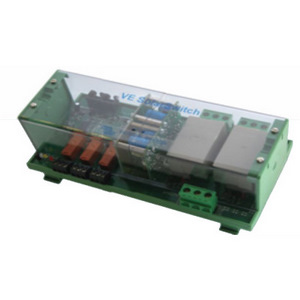

Victron SolarSwitch
